回轉支承的選型計算
1．單排球式回轉支承的選型計算。
1.1單排球式回轉支承的額定靜容量
Co=0.08D·d
式中Co——單排球式回轉支承的額定靜容量，KN；
D——流道中心直徑，mm；
d——鋼球公稱直徑，mm；
1．2根據組合后的外載荷計算當量軸向載荷
Cp=p+4.37m/D+3.44Hr
式中Cp——當量向載荷，N；
p——組合后的軸向力，N；
M——組合后的傾覆力矩，N／mm；
Hr——組合后的徑向力，N／mm；
D——滾道中心直徑，mm
1．3單排球式回轉支承安全系數fs
fs=Co／Cp
fs值可按下表選取
2．三排柱式回轉支承的選型
2．1三排柱式回轉支承的額定靜容量
Co=0．147D·d
式中Co——三排柱式回轉支承的額定靜容量，KN；
D——滾道中心直徑，mm；
d——上排滾柱直徑，mm；
2．2根據組合后的外載荷計算當量軸向載荷
式中Cp——當量軸向載荷，N；
M——組合后的傾覆力矩，N／mm；
P——組合后的軸向力
D——滾道中心直徑，mm
2．3三排柱式回轉支承的安全系數fs
fs=Co／Cp
t．
1.1單排球式回轉支承的額定靜容量
Co=0.08D·d
式中Co——單排球式回轉支承的額定靜容量，KN；
D——流道中心直徑，mm；
d——鋼球公稱直徑，mm；
1．2根據組合后的外載荷計算當量軸向載荷
Cp=p+4.37m/D+3.44Hr
式中Cp——當量向載荷，N；
p——組合后的軸向力，N；
M——組合后的傾覆力矩，N／mm；
Hr——組合后的徑向力，N／mm；
D——滾道中心直徑，mm
1．3單排球式回轉支承安全系數fs
fs=Co／Cp
fs值可按下表選取
2．三排柱式回轉支承的選型
2．1三排柱式回轉支承的額定靜容量
Co=0．147D·d
式中Co——三排柱式回轉支承的額定靜容量，KN；
D——滾道中心直徑，mm；
d——上排滾柱直徑，mm；
2．2根據組合后的外載荷計算當量軸向載荷
式中Cp——當量軸向載荷，N；
M——組合后的傾覆力矩，N／mm；
P——組合后的軸向力
D——滾道中心直徑，mm
2．3三排柱式回轉支承的安全系數fs
fs=Co／Cp
t．

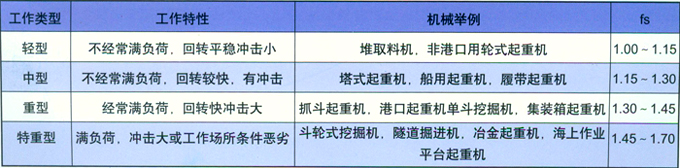

fs值按下表選取
